Raspberry Pi и другие одноплатные компьютеры давно используются для разработки HMI, человеко-машинных интерфейсов. Но возникает вопрос: а всегда ли для операторской панели нужен полноценный компьютер?

Во многих устройствах HMI выполняет довольно ограниченный набор функций: отображает состояние оборудования, показывает графики и аварии, позволяет менять настройки, отправляет команды контроллеру. При этом пользователь никогда не видит операционную систему, не запускает сторонние приложения и не использует большую часть возможностей Linux.

Именно для таких задач интересно появление ESP32-P4, относительно новой микроконтроллерной платформы, рассчитанной в том числе на сложные графические интерфейсы.

Главное преимущество — сочетание достаточной для многих HMI производительности с существенно меньшей стоимостью. Причём экономия может быть многократной: готовая панель на ESP32-P4 с сенсорным дисплеем способна стоить заметно дешевле комплекта на Raspberry Pi.

 Я, в том числе, разрабатываю и HMI для оборудования и в этой статье анализирую, на что способна эта платформа в реальных задачах. Рассмотрю несколько примеров реализаций HMI: от управления технологическими процессами до мониторинга промышленных объектов.

Зачем вообще заменять Raspberry Pi?

Традиционный подход к разработке HMI на одноплатном компьютере предполагает использование операционной системы, графического стека и прикладного программного обеспечения.

Но для специализированного устройства подобная архитектура нередко оказывается избыточной.

Во-первых, стоимость аппаратной платформы. Помимо вычислительного модуля, необходимы дисплей, контроллер сенсорного экрана, питание, накопитель и, возможно, дополнительная плата с периферией. Часть компонентов может быть интегрирована, но стоимость готовой конфигурации всё равно складывается из нескольких составляющих.

Во-вторых, программная инфраструктура. Вместе с Linux появляется необходимость поддерживать операционную систему, графическую подсистему, системные службы и зависимости приложения. Для устройства, которое всю жизнь показывает пять или десять экранов, такая сложность не всегда оправданна.

В-третьих, загрузка и восстановление работы. Linux требует определённого времени на запуск, а обеспечение устойчивости к внезапному отключению питания может потребовать дополнительных технических решений.

Наконец, есть вопрос функциональной избыточности. Если панель не использует браузер, локальную базу данных, тяжёлую мультимедиа обработку и другие возможности полноценной ОС, возникает закономерный вопрос: зачем за всё это платить?

Микроконтроллеры давно используются для простых операторских интерфейсов. Но возможности MCU для работы с большими дисплеями, графиками, анимацией и сложной навигацией долгое время оставались ограниченными. ESP32-P4 заметно меняет ситуацию.

Что ESP32-P4 предлагает разработчикам HMI

Производительность и память

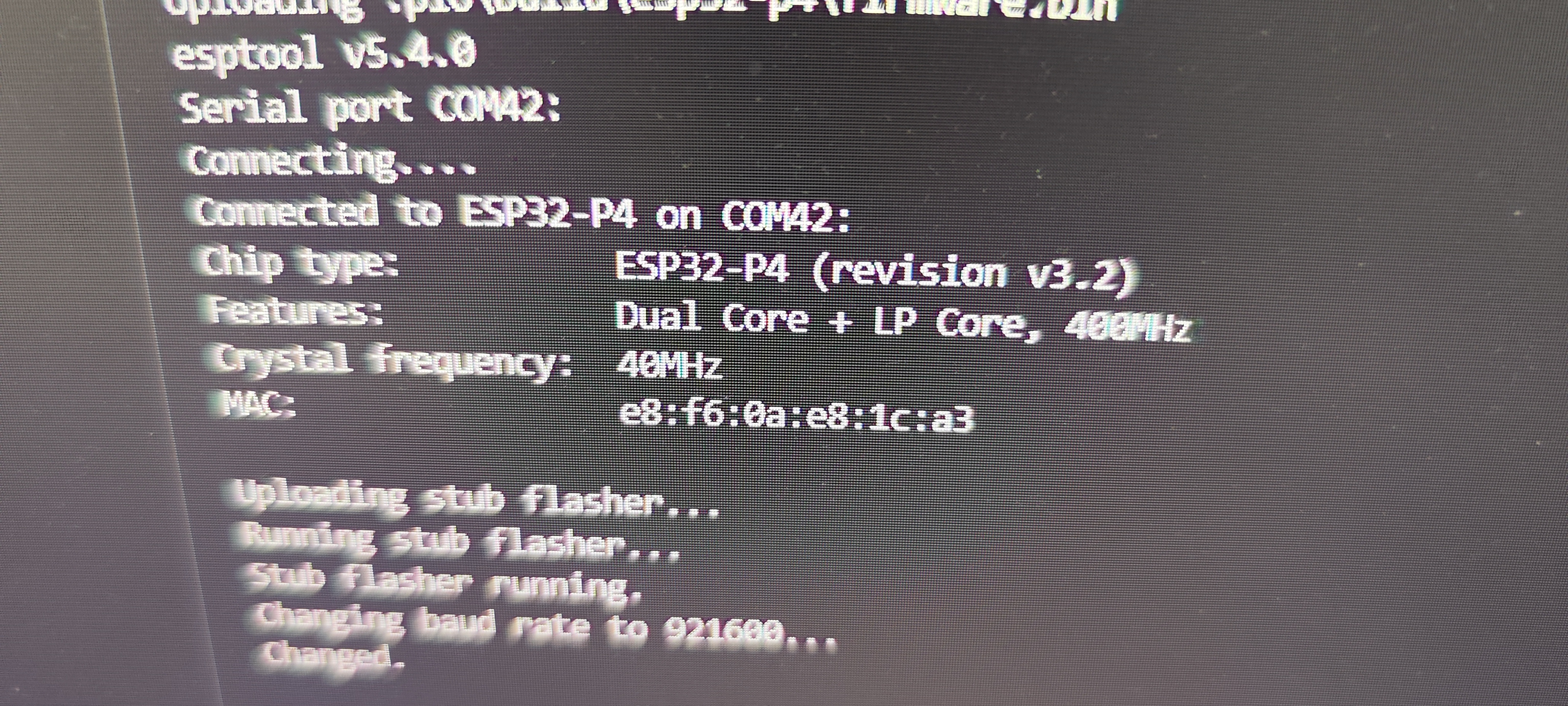

ESP32-P4 построен на архитектуре RISC-V и содержит два высокопроизводительных ядра с частотой до 400 МГц, а также отдельное малопотребляющее ядро.

Для HMI важна не столько абсолютная производительность процессора, сколько способность выполнять конкретный набор задач: отрисовывать интерфейс, обрабатывать касания, получать данные, выполнять прикладную логику и поддерживать связь с другим оборудованием. Именно на такие сценарии и ориентирован ESP32-P4.

Внутри микроконтроллера предусмотрено 768 КБ высокопроизводительной памяти L2MEM. Кроме того, чип поддерживает внешнюю PSRAM. Например, в линейке CrowPanel Advance ESP32-P4 используются конфигурации с 32 МБ PSRAM и 16 МБ Flash.

32 МБ позволяют хранить графические ресурсы, изображения, данные интерфейса и буферы кадров. Для понимания масштаба: один полный буфер дисплея 1024×600 пикселей в формате RGB565 занимает около 1,17 МиБ. Два таких буфера — примерно 2,34 МиБ.

Конечно, одной ёмкости памяти недостаточно. Имеют значение её пропускная способность, организация обмена с дисплеем, частота обновления и объём перерисовываемой области. Но наличие такого запаса существенно расширяет возможности разработчика по сравнению с традиционными MCU с небольшим объёмом RAM.

Графика: LVGL и аппаратное ускорение

LVGL - это открытая графическая библиотека, ориентированная на embedded-системы. Она предоставляет готовые элементы интерфейса: кнопки, списки, таблицы, графики, слайдеры, переключатели, анимации и другие компоненты.

На её основе можно построить многоэкранный интерфейс со сложной навигацией, интерактивными графиками, настройками оборудования и визуализацией технологических процессов.

При этом LVGL не требует Linux. Интерфейс работает непосредственно в прошивке микроконтроллера, обычно поверх ESP-IDF и FreeRTOS.

Для ESP32-P4 это особенно интересно благодаря аппаратной поддержке графики.

Чип включает:

• MIPI-DSI — высокоскоростной интерфейс для подключения дисплеев.

• PPA (Pixel Processing Accelerator) — блок для операций с изображениями, включая масштабирование, поворот и смешивание слоёв.

• 2D-DMA — механизм передачи двумерных массивов данных без необходимости выполнять каждое копирование силами процессора.

Не все графические операции автоматически ускоряются аппаратно. Эффективность PPA и DMA зависит от реализации драйверов, используемой версии LVGL, форматов пикселей и организации буферов.

Но разработчик уже не ограничен исключительно программной отрисовкой каждого элемента.

Для промышленных HMI это важный момент. Интерфейс может содержать десятки индикаторов, схемы оборудования, графики, аварийные сообщения и элементы управления. Всё это должно не только помещаться на экране, но и оставаться удобным при взаимодействии.

Локальный интерфейс без браузера и операционной системы

Одно из ключевых преимуществ ESP32-P4 — возможность построить полноценный специализированный графический интерфейс без Linux.

Приложение, графический интерфейс и коммуникационная логика работают в рамках одной embedded-системы. Нет необходимости запускать графическую оболочку, браузер или оконный менеджер.

Типовую архитектуру можно представить следующим образом:

Аппаратная платформа ESP32-P4 → ESP-IDF / FreeRTOS → LVGL + прикладная логика.

В такой архитектуре нет лишних программных компонентов, не относящихся к функциональности устройства.

Разумеется, часть системных задач (хранение данных, управление обновлениями, интеграцию с внешними сервисами) необходимо реализовать непосредственно в embedded-приложении. Зато программная система получается специализированной и относительно компактной. Для серийного продукта с фиксированным набором функций это может оказаться существенным преимуществом.

Работа с промышленным оборудованием

HMI редко существует сам по себе. Обычно он взаимодействует с PLC, управляющим контроллером, датчиками, приводами или другими системами.

ESP32-P4 располагает набором интерфейсов, подходящих для таких задач: UART, SPI, I²C, USB, Ethernet MAC, TWAI и другими. На их основе можно построить обмен с оборудованием по RS-485, Modbus RTU, CAN или Ethernet, используя необходимую внешнюю обвязку и соответствующее программное обеспечение.

Здесь важно разделять микроконтроллер и законченную аппаратную платформу. Например, наличие UART в ESP32-P4 само по себе не означает, что готовая панель имеет изолированный промышленный RS-485. Для этого потребуется соответствующий трансивер и, при необходимости, гальваническая развязка.

Аналогично обстоит дело с Ethernet: у чипа есть MAC, но для физического подключения необходим PHY.

Ещё один нюанс: в самом ESP32-P4 нет встроенного Wi-Fi и Bluetooth. В CrowPanel Advance беспроводная связь реализована через дополнительный ESP32-C6.

Таким образом, ESP32-P4 может быть основой для достаточно универсальной операторской панели, а конечный набор интерфейсов определяется конструкцией устройства.

Для HMI промышленного оборудования особенно удобна архитектура, в которой управление технологическим процессом остаётся у отдельного контроллера, а панель отвечает за визуализацию, настройки, команды оператора и диагностику.

Это позволяет разрабатывать пользовательский интерфейс независимо от критически важной логики управления и безопасности оборудования.

Загрузка, обновления и эксплуатация

Отсутствие полноценной операционной системы даёт ещё несколько практических преимуществ.

Первое — потенциально более быстрая загрузка. Прошивка микроконтроллера может запускать интерфейс непосредственно после инициализации необходимого оборудования, без предварительного старта Linux и пользовательских служб.

Второе — более компактная программная система. Нет необходимости поддерживать отдельный дистрибутив Linux и связанные с ним компоненты.

Третье — возможность построить специализированный механизм обновления. ESP-IDF поддерживает OTA-обновления, проверку образов и механизмы отката при корректной настройке приложения и разметки Flash.

Конечно, надёжность системы определяется не только выбором процессора, но и качеством реализации: обработкой ошибок, защитой данных, watchdog, проверкой обновлений и испытаниями всей системы.

Тем не менее для устройства с ограниченным набором функций микроконтроллерная архитектура позволяет сократить количество программных компонентов и контролировать поведение системы.

Какие ограничения остаются?

ESP32-P4 — всё-таки микроконтроллер, и его ресурсы не бесконечны.

Большие изображения, сложная прозрачность, анимации на весь экран и частые обновления графиков могут потребовать оптимизации. Также необходимо учитывать объём памяти и пропускную способность при работе с дисплеями высокого разрешения.

Ещё один момент — программный стек. Интерфейс на LVGL разрабатывается иначе, чем веб-приложение или приложение Qt. Если у вас уже есть готовое программное обеспечение для Linux, его нельзя просто перенести на ESP32-P4 без изменений.

Но при разработке нового HMI с заранее определённой функциональностью таких ограничений зачастую нетрудно избежать.

И, как показывают наши примеры, возможностей ESP32-P4 достаточно для весьма разнообразных операторских интерфейсов.

Главное преимущество — стоимость готовой панели

Помимо технических возможностей, у ESP32-P4 есть ещё один серьёзный аргумент — цена.

Особенно хорошо это видно на примере готовых панелей Elecrow CrowPanel Advance, которые уже объединяют ESP32-P4, сенсорный дисплей и необходимую для работы периферию.

Для сравнения возьмём ориентировочные розничные цены на октябрь 2026 года.

Таким образом, в выбранной конфигурации готовая CrowPanel стоит примерно в 2,6 раза дешевле комплекта Raspberry Pi с сенсорным экраном.

Это сравнение розничных цен на устройства одного класса применения, а не идентичных по характеристикам дисплеев и вычислительных платформ. Также здесь не учтены блоки питания, корпуса, доставка и другие расходы.

Но разница достаточно велика, чтобы обратить на неё внимание.

При разработке серийного HMI экономия на аппаратной части может быть ещё одним аргументом в пользу ESP32-P4. Особенно если интерфейс изначально разрабатывается для микроконтроллера и не требует переделки большого существующего приложения.

И здесь появляется вполне практический вопрос: если операторской панели достаточно возможностей ESP32-P4, зачем переплачивать за полноценный одноплатный компьютер?

Что можно сделать на ESP32-P4: шесть примеров HMI

Для знакомства с платформой необязательно разрабатывать собственную электронную плату на P4 - на рынке есть некоторое количество готовых решений. Некоторые идут с готовыми примерами, которые мы и рассмотрим.

Я использовал готовую Elecrow CrowPanel Advance 10 дюймов с ОЗОН, хотя в линейке есть несколько диагоналей, включая 5″, 7″, 9″ и 10,1″, поэтому можно выбрать вариант под собственное устройство или экспериментальный проект.

Это не проекты миграции с Raspberry Pi и не готовые промышленные системы, установленные на предприятиях. Используются симулированные технологические процессы и данные, позволяющие изучить работу интерфейсов без подключения реального оборудования. Задача — продемонстрировать подходы к построению HMI на микроконтроллере.

1. Programmable Process HMI

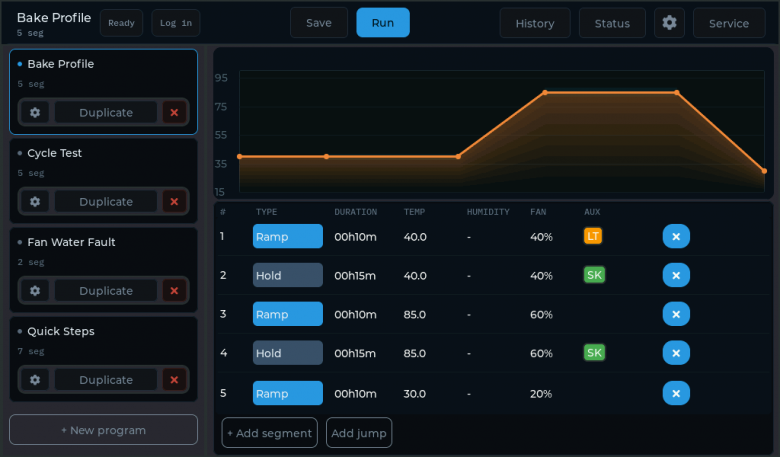

Интерфейс для оборудования, выполняющего последовательности технологических операций. Позволяет создавать программы из этапов Ramp и Hold, задавать параметры, запускать процесс и наблюдать изменение показателей на графиках.

Подобная организация интерфейса применима к термокамерам, промышленным печам, сушильному оборудованию и другим системам с программируемыми режимами.

Подробнее о Programmable Process HMI (английский язык)

2. LoRaWAN Site Monitoring

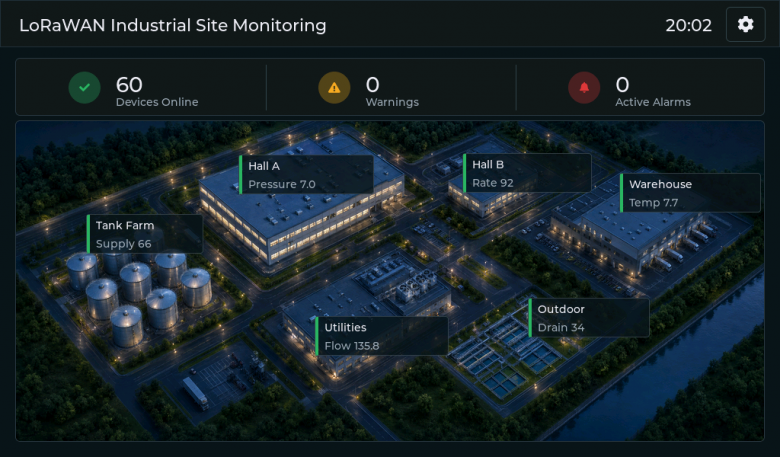

Панель мониторинга распределённого промышленного объекта. В демонстрации моделируются 60 устройств в шести производственных зонах и различные аварийные ситуации.

Пользователь может переходить от общей картины предприятия к отдельной зоне и конкретному оборудованию, просматривать телеметрию, состояние связи и предупреждения.

Подробнее о LoRaWAN Site Monitoring (английский язык)

3. OpenPLC Equipment HMI

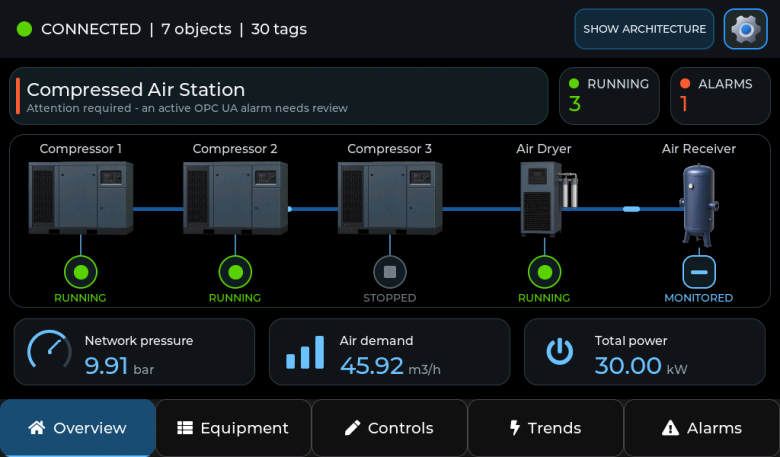

Пример операторского интерфейса для компрессорной станции. Показывает состояние оборудования, технологические параметры, тренды, аварийные сообщения и элементы управления.

Можно переключать режимы работы, запускать и останавливать оборудование в симуляции, а также проверять поведение интерфейса при возникновении неисправностей.

Подробнее об OpenPLC Equipment HMI (английский язык)

4. Warehouse RTLS

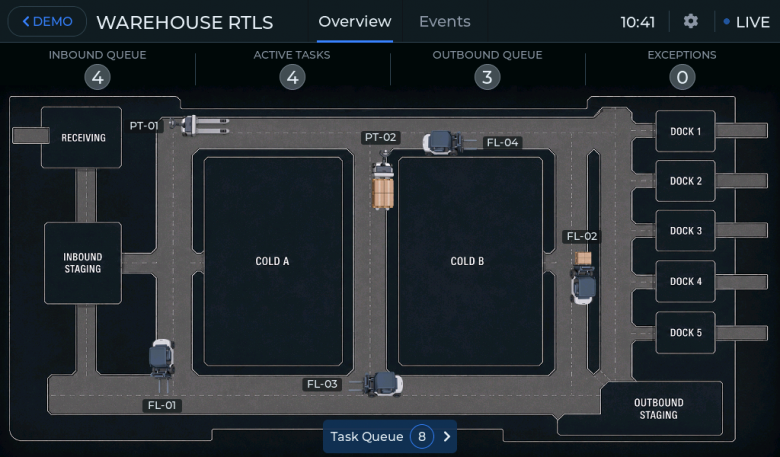

Пример интерфейса для складской системы позиционирования объектов в реальном времени (RTLS).

Этот класс приложений отличается от классического HMI станка: в центре внимания находится пространственная визуализация: расположение объектов на складе и представление информации об их перемещении.

Подробнее о Warehouse RTLS (английский язык)

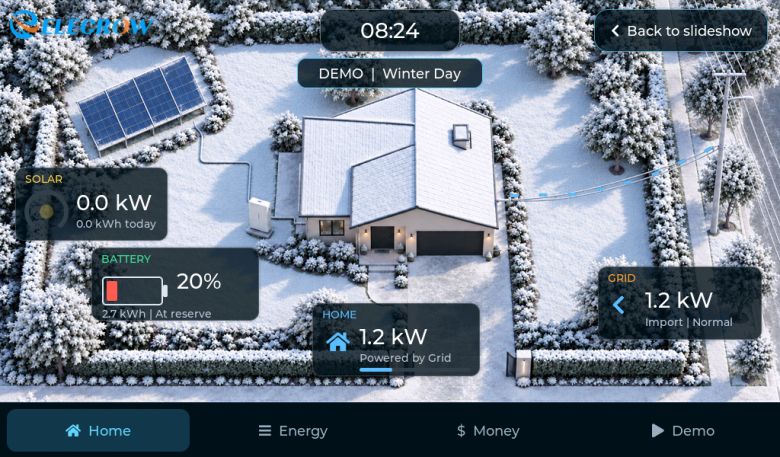

5. Home Energy Management HMI

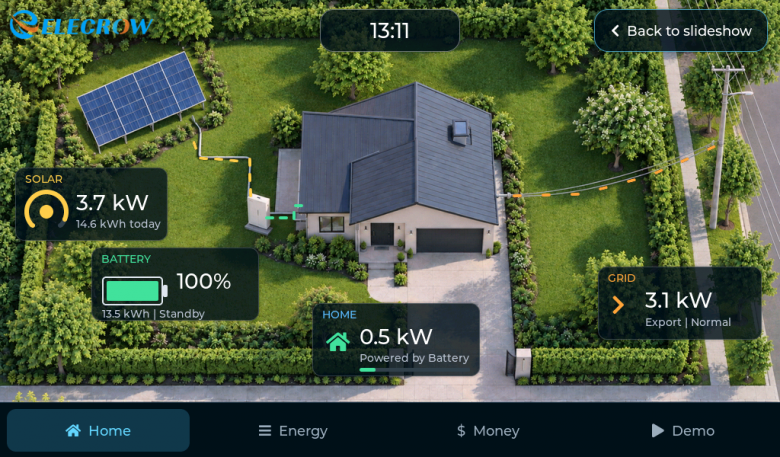

Интерфейс для системы управления домашней энергетикой.

Здесь HMI используется для представления показателей энергетической системы и взаимодействия пользователя с её функциями. Это ещё один характерный сценарий для сенсорных панелей, в котором важны понятная визуализация данных и удобная навигация.

Подробнее о Home Energy Management HMI (английский язык)

6. RAS Control HMI

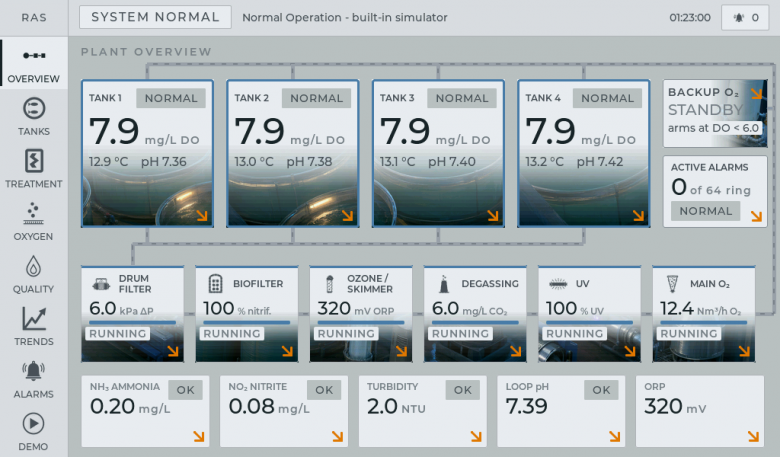

Демонстрационный интерфейс для систем рециркуляции воды, для предприятий, которые выращивают рыбу.

Этот пример показывает ещё одно направление применения специализированных панелей: представление технологической информации и взаимодействие с системой управления в рамках конкретного процесса.

Подробнее о RAS Control HMI (английский язык)

Все шесть примеров объединяет один принцип: мы не запускаем на панели Linux или полноценный браузер, а строим прикладной интерфейс непосредственно на микроконтроллерной платформе.

Разумеется, демонстрационное приложение и готовый промышленный HMI — разные вещи. Для эксплуатации с реальным оборудованием потребуются интеграция с контроллерами, проверка обмена данными, обработка ошибок, испытания и, возможно, изменение аппаратной части.

Но эти примеры позволяют оценить главное: какие интерфейсы уже можно реализовать на ESP32-P4 без Linux.

Заключение

Появление ESP32-P4 заметно расширило возможности микроконтроллеров в задачах HMI: многоэкранные приложения, графики, визуализация оборудования, редакторы технологических программ, мониторинг распределённых систем и сенсорное управление — всё это уже можно реализовать без полноценной операционной системы. При этом готовая панель на ESP32-P4 может обходиться в несколько раз дешевле привычной конфигурации на одноплатном компьютере.
