LoRa придумывали для датчиков: раз в несколько минут отправить десяток байт на пару километров и прожить на батарейке год. Для голоса канал LoRa обычно считают слишком узким. MeshTRX — попытка передавать через него речь: бесплатная прошивка для недорогих плат Heltec WiFi LoRa 32 (тех же, что берут под Meshtastic), приложение для телефона и рация, которая работает там, где нет ни интернета, ни сотовой связи. Нажал кнопку — говоришь, отпустил — слушаешь.

Меня зовут Станислав (R7KIQ), я автор проекта. Ниже — как это устроено внутри: сколько байт уходит на 20 миллисекунд речи, почему голос не ходит через mesh-сеть так же, как текст, во что обходится шифрование в пакете на 39 байт, какие ошибки нашлись при испытаниях и какая получается дальность.

Исходники: github.com/StanislavButkovsky/meshtrx. Сайт с прошивкой из браузера и документацией: meshtrx.ru.

Что это и из чего состоит

• Плата. Heltec WiFi LoRa 32 V3, V4 (ревизия 4.2) или V4.3: ESP32-S3 + радиочип Semtech SX1262, диапазон 863–870 МГц. Никакой доработки, нужна только антенна на 868 МГц.

• Прошивка. Ставится за минуту прямо из Chrome через Web Serial: meshtrx.ru/flash. Не понравится — плата так же за минуту прошивается обратно в Meshtastic, железо то же самое.

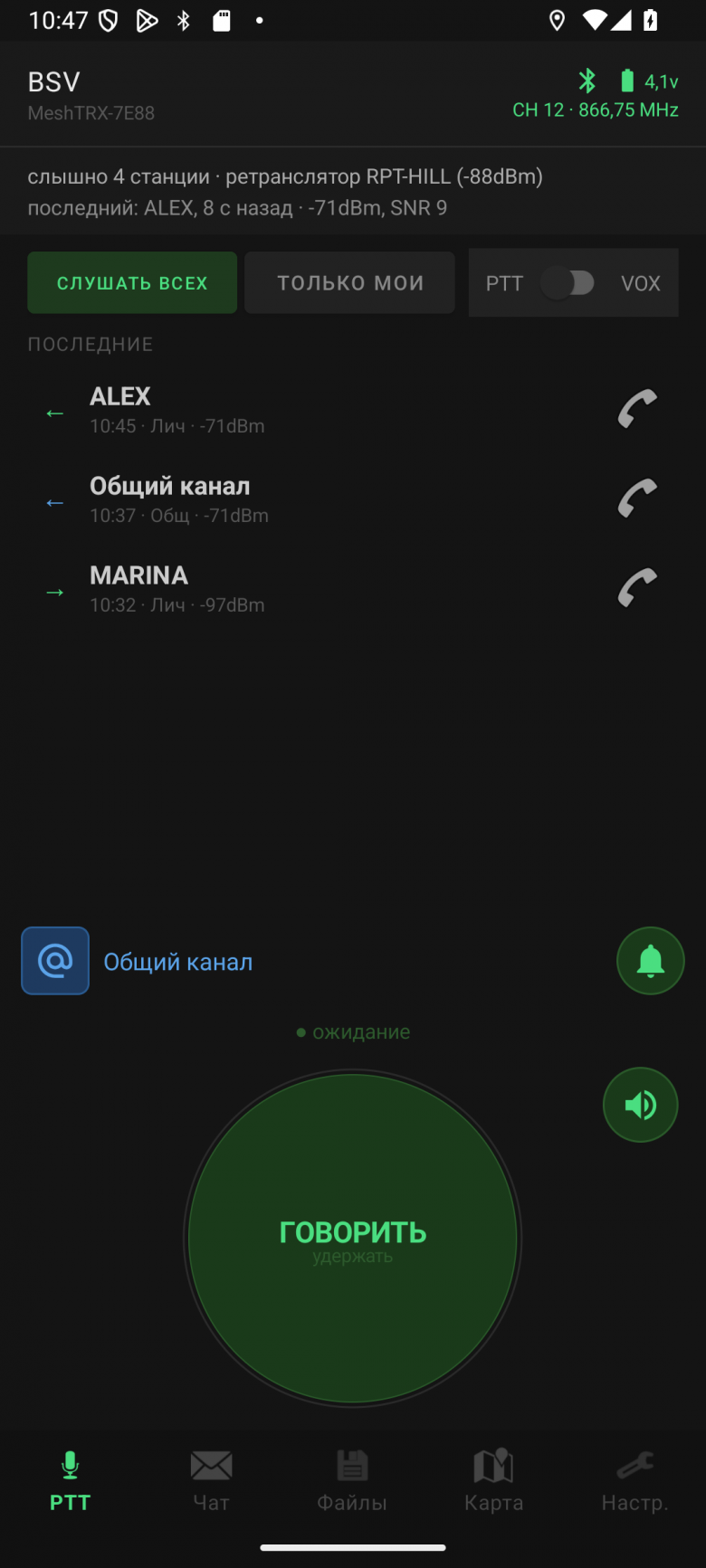

• Приложение. Android (с сайта; в RuStore — на модерации), iPhone и настольный клиент на Python. Телефон подключается к плате по Bluetooth LE и служит экраном, микрофоном и динамиком.

• Связь. Платы говорят друг с другом напрямую или через ретранслятор. Ретранслятором становится любая плата одной настройкой.

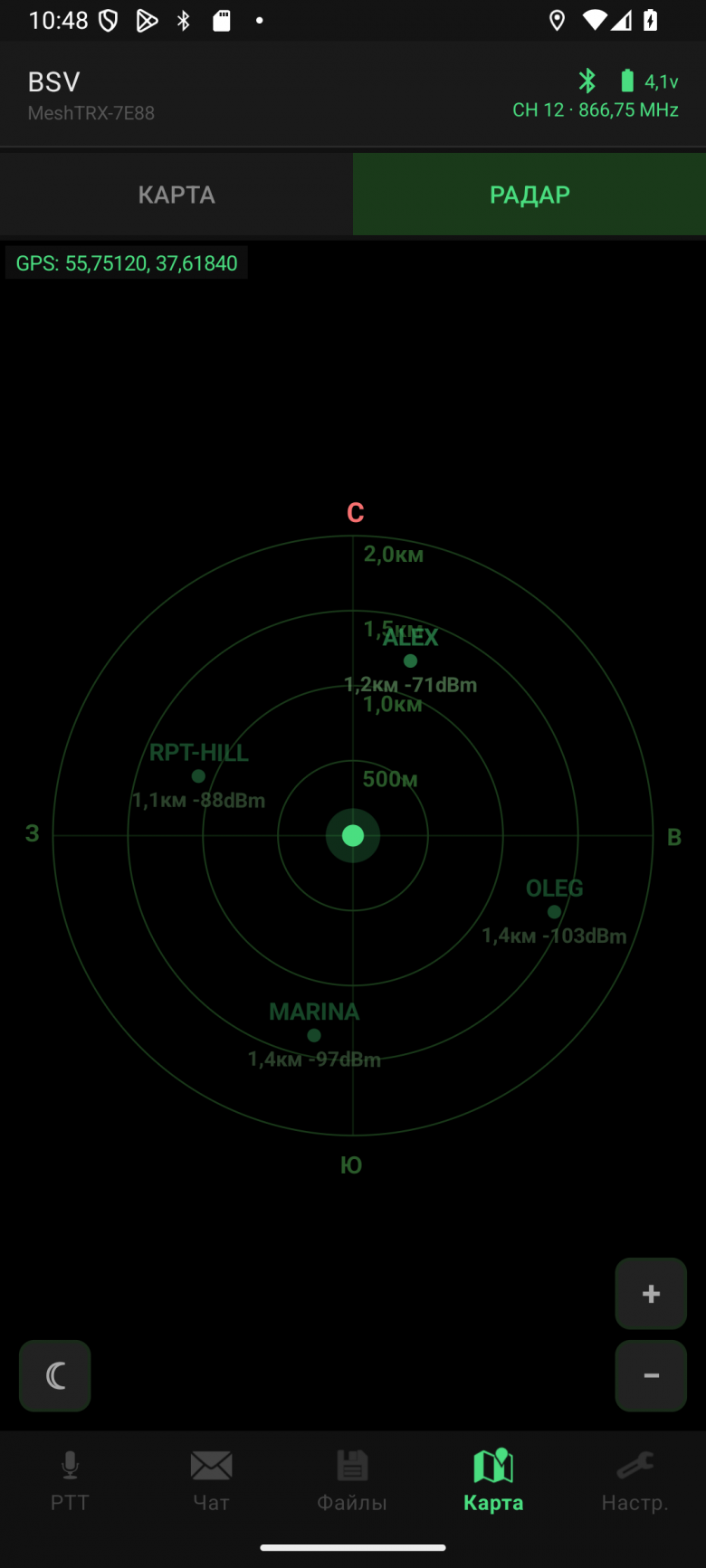

Кроме голоса: текстовые сообщения с отметками доставки, фото и файлы, карта и радар с позициями участников, вызов «всех» или одного абонента, шифрование эфира по кодовому слову группы, 23 канала с поиском самого тихого.

Пропускная способность канала

Параметры радио в MeshTRX: SF7, полоса 250 кГц, избыточность 4/7. На бумаге это около 7,8 кбит/с — без учёта преамбулы, заголовков и пауз, так что на деле заметно меньше.

Для сравнения: голос в GSM — 13 кбит/с, самый скромный интернет-звонок — 8–16 кбит/с. Обычные голосовые кодеки в такой канал не помещаются.

Codec2

Используется Codec2 Дэвида Роу. Это вокодер: вместо звуковой волны он передаёт параметры речи — основной тон, энергию, форму спектра, — а на приёме речь синтезируется по ним заново.

Режим 3200 — 3200 бит в секунду. Кадр — 20 мс звука, 160 отсчётов при 8 кГц, и он укладывается в 8 байт. Кодирование идёт на телефоне: приложение пишет микрофон, сжимает речь и отдаёт рации уже готовые кадры по Bluetooth. Прошивка и все клиенты используют один и тот же режим.

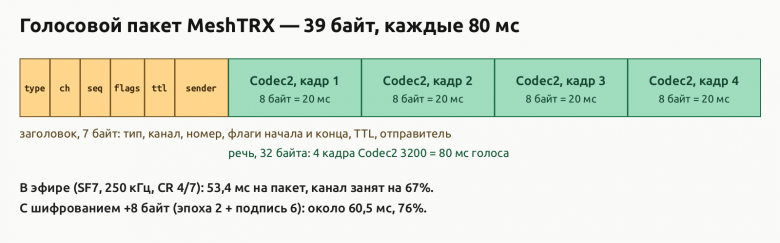

Что лежит в пакете

Каждые 80 мс уходит один пакет: четыре кадра Codec2 подряд — 32 байта — и 7 байт заголовка.

На SF7/250 кГц/4/7 такой пакет висит в эфире 53,4 мс. Пакеты идут каждые 80 мс, значит, пока человек говорит, канал занят на две трети.

Почему голос не ходит по mesh-сети

Текстовое сообщение — это один пакет. Ему нужно одно удачное окно в эфире: не дошло — приложение повторит через несколько секунд, и человек этого даже не заметит.

С голосом так нельзя: идёт двенадцать пакетов в секунду, и повтор, пришедший через полсекунды, уже бесполезен. Кроме того, при занятости канала 67% на многократную пересылку не остаётся эфирного времени.

Поэтому в MeshTRX голос идёт напрямую или через один ретранслятор; многоузловой пересылки, как у текста в Meshtastic, для голоса нет. TTL у пакета — 2. От зацикливания защищает память ретранслятора: он помнит, что уже переслал (кольцевой кеш на 128 записей; отправитель + номер + тип), и дубль отбрасывает.

С этим кешем была ошибка. Номер голосового пакета — один байт, и сначала он сбрасывался в ноль при каждом нажатии кнопки, чтобы приёмник определял начало фразы. А ретранслятор помнил пересланное тридцать секунд. Вторая фраза через пять секунд приходила с теми же номерами от того же отправителя и отбрасывалась целиком как дубль. На стенде: первая фраза — 10 пакетов из 10, вторая — 0 из 10, четвёртая через 40 секунд — снова 10 из 10. В поле это выглядело как «через ретранслятор голос доходит через раз».

Исправление: номер стал сквозным, начало фразы определяется отдельным флагом, а время хранения голосовых записей в кеше уменьшено до трёх секунд — этого достаточно, чтобы отсечь повторы.

Шифрование в 39 байтах

Первое время эфир MeshTRX был открыт, и мы прямо писали об этом. Когда дошли руки, оказалось, что каждый байт криптографии стоит эфирного времени:

Последняя строка — не опечатка: пакет с публичным ключом X25519 в канал не помещается, передача не успевает закончиться до начала следующей. Поэтому обмена ключами в каждом пакете нет и не будет.

Что получилось:

• Общий ключ группы из кодового слова. На всех рациях вводится одна и та же фраза, из неё выводится 256-битный ключ (PBKDF2-SHA256, 50 000 итераций — около трёх секунд на ESP32-S3, это защита от перебора). Фраза в телефоне не хранится и в эфир не уходит.

• Шифр — AES-256 в режиме CTR, длина шифротекста равна длине открытого текста. Заголовок остаётся открытым: по нему ретранслятор делает дедупликацию и TTL, не зная ключа.

• Подпись — AES‑CMAC, укороченная до 6 байт, плюс 2 байта эпохи. Итого +8 байт к пакету. Округление символов LoRa таково, что шесть байт подписи стоят не дороже четырёх.

• Отпечаток ключа — четыре символа, по которым группа сверяет ключ вслух, не диктуя само слово. Если рядом говорят чужим ключом, приложение это показывает.

Честно об ограничениях: это общий ключ на группу, а не сквозное шифрование между двумя людьми. Потерянная рация с ключом — повод сменить кодовое слово у всех.

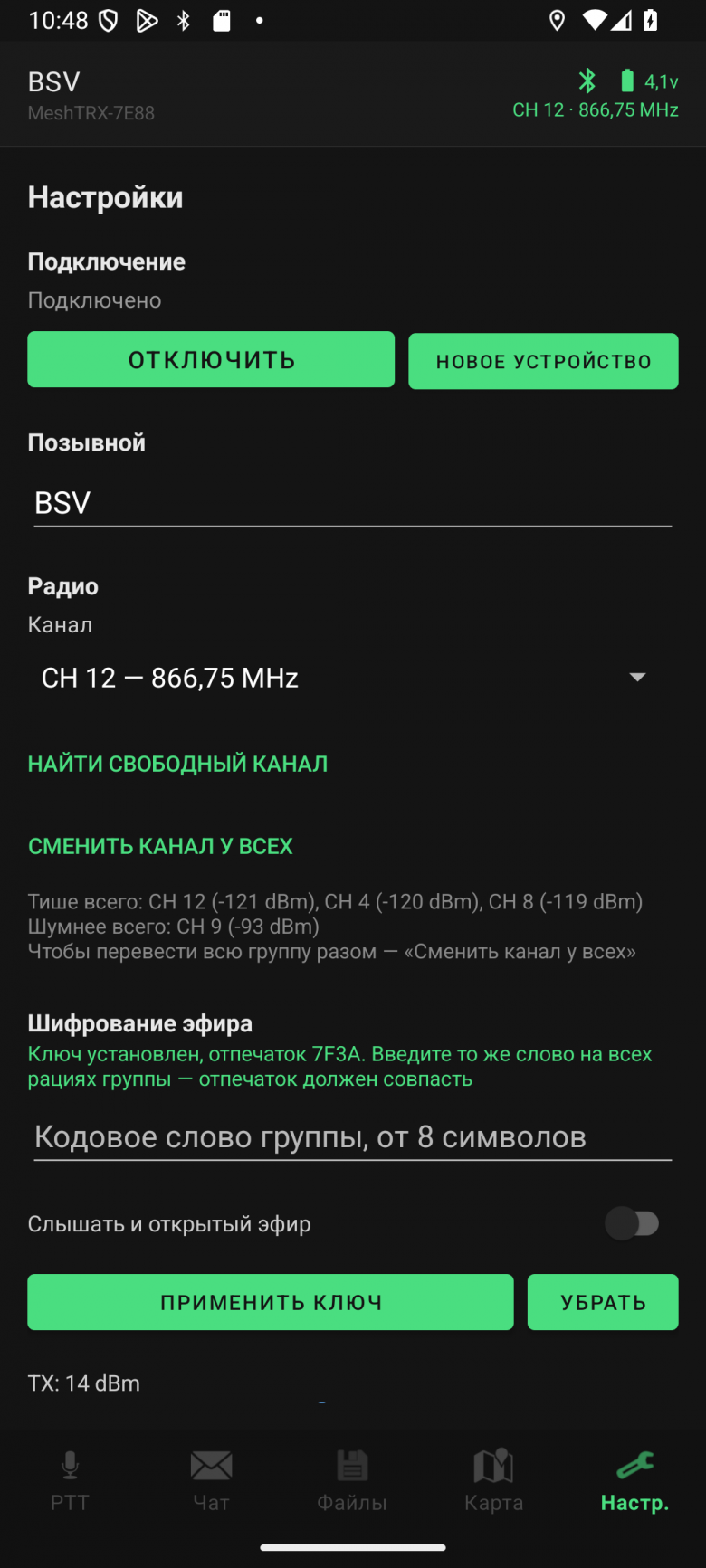

23 канала и соседи по диапазону

На 868 МГц живёт много кто: домофоны, метеостанции, счётчики, автосигнализации. В городе это заметный и неравномерный фон. Рация умеет пройти по всем 23 каналам (863,15–869,75 МГц с шагом 300 кГц) и померить шум. Уровень берётся как максимум серии, а не среднее: помеха бьёт вспышками, и по среднему канал выглядит тихим, хотя раз в секунду в нём проезжает чужой пакет — ровно то, что убивает голос. Первый же замер на столе показал 15 дБ между самым тихим и самым шумным каналом.

Найти тихий канал мало — на него надо перевести всю группу, включая ретранслятор на крыше. Поэтому есть команда «сменить канал у всех»: рация трижды подряд рассылает «через десять секунд все на канал N», сама уходит последней, а станция, которая на новом канале никого не услышала, сама возвращается на старый.

Хранение сообщений на рации

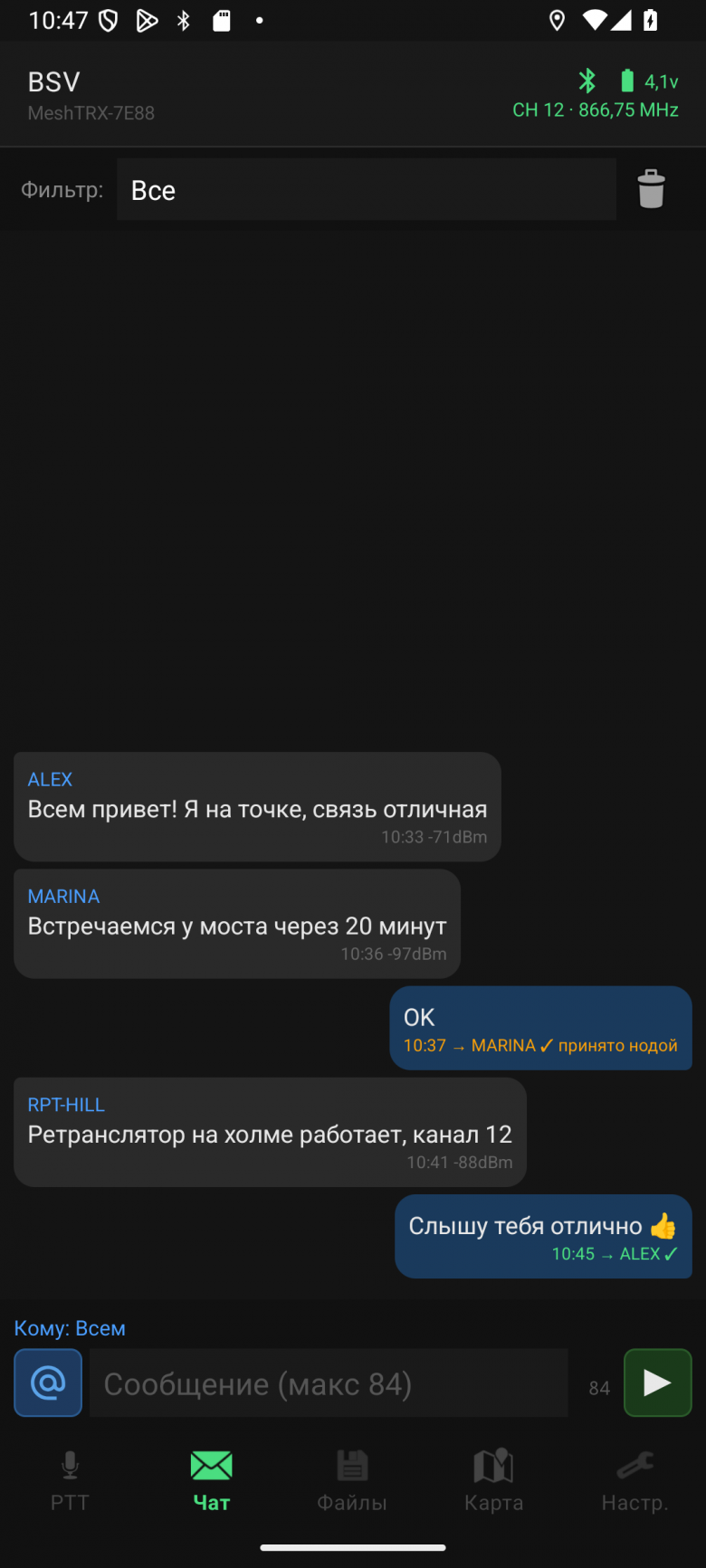

Если телефон адресата выключен или не подключён, его рация принимает сообщение и сохраняет в памяти: кольцевой буфер на 8 КБ, а на платах с PSRAM — на 128 КБ. Когда места не хватает, выбрасываются самые старые. Отправитель видит отметку «принято нодой», а когда адресат подключит телефон, сообщение придёт с пометкой, сколько оно пролежало.

Раньше при потере подтверждения на обратном пути отправитель видел «не доставлено», хотя сообщение было получено. Теперь у сообщения три статуса: отправлено, принято нодой, доставлено.

Дальность

Паспортные цифры дальности LoRa обычно даны для прямой видимости. Первые замеры пользователей в городе: устойчивый голос до двух километров, дальше проходят текстовые сообщения. В плотной застройке голос сдаётся раньше — около километра, при том что текст по тому же маршруту ходит почти до двух. На прямой видимости дальше, а ретранслятор на возвышенности заметно растягивает связь.

Meshtastic на медленных режимах связи добивает дальше: чем ниже скорость передачи, тем выше чувствительность приёма. Голосу нужна высокая скорость, поэтому MeshTRX использует быстрый режим.

Ошибки, найденные при испытаниях

На одной из ревизий платы дальность была заметно ниже ожидаемой. Причина — вывод, переключающий внешний усилитель между приёмом и передачей, стоял не в том состоянии, и сигнал шёл в обход усилителя. Уровень у соседней рации: −78 дБм до правки и −20 дБм после, разница 58 дБ. Поэтому в мастере прошивки обязательный выбор ревизии платы: у V4 rev 4.2 и V4.3 разные усилители и разные выводы управления.

Вторая ошибка: на ретрансляторе оставался включённым Wi-Fi-клиент, и на стенде это давало ноль пересланных голосовых пакетов из двадцати. Проблему заметил участник сообщества, после отключения лишнего передатчика пересылка восстановилась.

Как это проверяется

Две платы подключены к компьютеру, телефон заменяет эмулятор протокола Bluetooth на Python. Он прогоняет сценарии: голос туда и обратно, сообщения при «выключенном» телефоне, смену канала, ретранслятор. В прошивке для стенда есть тестовая консоль, через которую видно, что рация приняла, переслала и отбросила. Таблицы в этой статье получены на этом стенде.

Стек: прошивка — PlatformIO + Arduino для ESP32-S3, RadioLib для SX1262, NimBLE-Arduino для Bluetooth, Codec2, mbedTLS. Android — Kotlin, iOS — SwiftUI, настольный клиент — Python.

Попробовать и поучаствовать

Понадобятся две платы Heltec WiFi LoRa 32 (V3, V4 или V4.3) с антеннами на 868 МГц и два телефона. Прошивка — meshtrx.ru/flash, приложение — meshtrx.ru/download. Помните, что 863–870 МГц — диапазон для маломощных устройств, и правила его использования в разных странах свои.

• Исходники и вопросы: github.com/StanislavButkovsky/meshtrx, обсуждения — Discussions

• Сообщество, замеры из поля и самоделки: t.me/MeshTRX

• Короткие ролики о возможностях: youtube.com/@meshtrx

• Документация и статьи с подробностями: meshtrx.ru/docs, meshtrx.ru/articles

Проект некоммерческий, исходники открыты под лицензией CC BY-NC 4.0: свободно для некоммерческого использования с указанием авторства. Больше всего проекту помогают замеры дальности, отчёты об ошибках и фото ваших сборок — антенн, корпусов, ретрансляторов на крышах.

73! Станислав, R7KIQ
