Казалось бы, обычная графика, которая появлялась перед новостями, или перед выход и концом эфира, но какое оборудование за этим стояло?

С чего всё началось?

Всё пошло с устройства ПКВ81, разработанного фирмой ООО “Фирма DИП” в 1991 году. Оно представляло собой многофункциональную плату видеовывода, использовалось в аппаратном комплексе Time7 и в других комплексах (InterPhone телефонное голосование, телевизионные субтитры TM Subtitle, телевизионного суфлёра TM Sufler)

Что из себя представлял ПКВ81?

Плата представляла собой ISA видеоускоритель, поддерживающий графические режимы 640x480 и 800x600 на 256 цветов, и с возможностью вывести текстовый режим VGA. На вход плата могла принимать композитное PAL видео по BNC, и референсный синхросигнал, а на выход VGA, композитное PAL видео по BNC, и всё тот же референсный синхросигнал. При выводе по композиту, растровое разложение видеосигнала соответствовало стандарту 625/50 (с масштабированием до 720x576).

Но что же с временем?

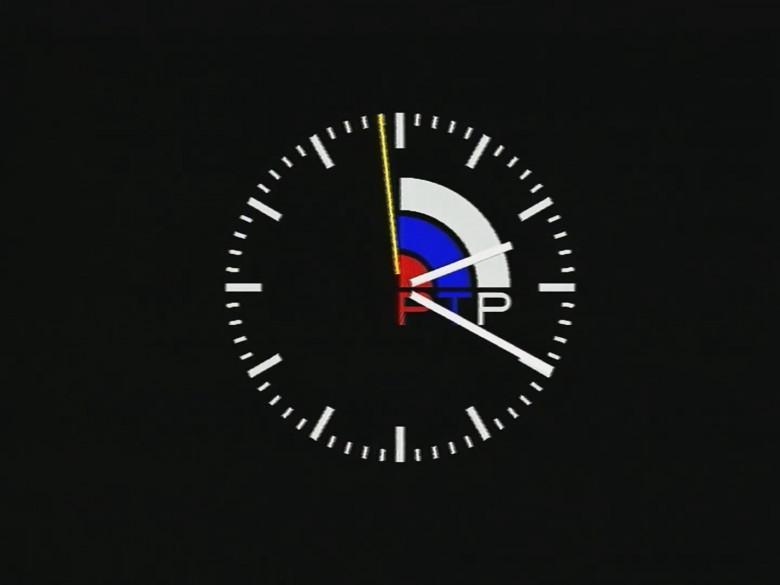

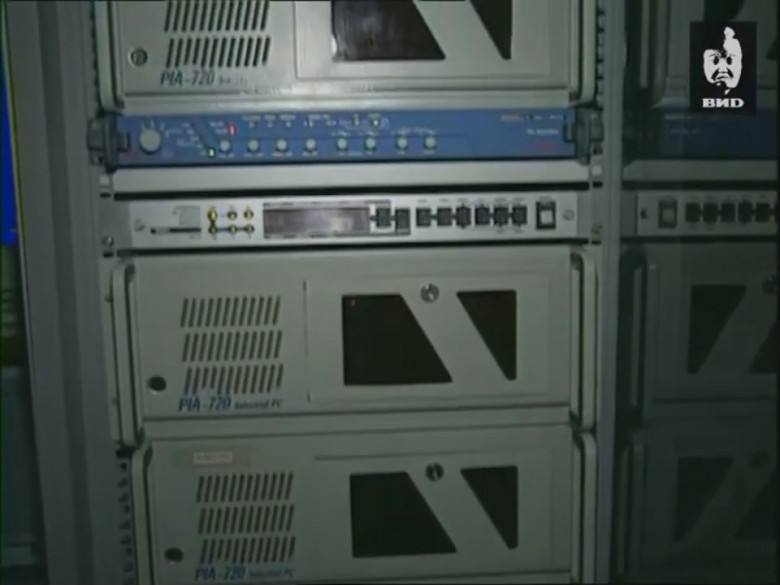

Аппаратный комплекс и одноимённое ПО Time7 представляет себя три IBM PC-совместимых системных блока, цифровые юнитовые часы, микшер и коммутатор консоли фирмы Profitt, на системных блоках надо уделить особое внимание. Каждый блок отвечает за отдельный видеотракт часов: Первый формирует фон часов, второй формирует стрелки, и резервный видеотракт часов. Фоны и стрелки сделаны обычными пакетами 3D-Моделирования, и могут принимать файлы расширения 3DS/MAX/RDS, что давало телекомпании или рекламодателям возможность включения рекламных логотипов на часах. Сам аппаратный комплекс был синхронизирован с распространённым в телевизионной сфере форматом тайм-кода LTC, но в случае если временные посылки пропадают с источника точного времени, то аппаратный комплекс переходит в аварийный режим работы. Часы работают от времени системного блока с инкрементом “+1 секунда”

Так причём тут Кремлёвские куранты?

В 1994 году компания ЗАО “ТРАКТ” создала аппаратный комплекс ВИТА. А в 1996 году были разработаны часы “Куранты” которые вошли в состав ВИТА, функционально схожие с функционалом комплекса Time7, но имевшие внутренне разный подход к ПО и оборудованию. Операционной системой в комплексе стала модифицированная Windows NT 4.0, и сборка получила название АтлаNT, а в качестве видеоускорителя использовалась плата АТЛАС-32PCI, с 4 Мб видеопамяти на борту, и выходами SDI/PAL и опционально S-Video, выводящим в стандарте 625/50, также синхронизировалась с временем по LTC. Позже в 1999 году ПО “Куранты” перешло в состав комплекса “АТЛАС”, который до сих пор ещё развивается, но уже в составе другой компании, о чём мы поговорим позже.

Их ещё и восемь?!

В 1997 году вышли новые версии видеоплат, ПКВ82 который уже мог выводить S-Video, и так же его вариации ПКВ83, ПКВ84, и их единственное различие было в разных видеовходах и выходах

• ПКВ82 - PAL, S-Video

• ПКВ83 - PAL, S-Video, YUV, RGB

• ПКВ84 - Плата формирования выходных сигналов YUV, RGB и Альфа-канала для работы с внешним микшером

Но в то же самое время вышел и ПКВ91, отличаясь от прочих тем, что мог выводить только палитру из оттенков серого, но мог выводить видео в видеостандарте SECAM. Позже вышли модели-аналоги под PCI (ПКВ101, ПКВ102, ПКВ103, ПКВ104) которые соответствовали функционалом моделям ПКВ8X и ПКВ91, но имели на борту уже 4 Мб видеопамяти, что уже позволяло вывести 32-битный цвет. Позже вышел модельный ряд ПКВ204 (ISA) и ПКВ304 (PCI), которые могли вместо аналогового видео выводить SDI.

Вместе с новыми ускорителями, пришлось и обновлять программное обеспечение, и так появился Time8M, но из-за отсутствия информации кроме его названия и фигурирования в модельном ряде видеоплатой, рассказать мало что о нём возможно.

Преемственность

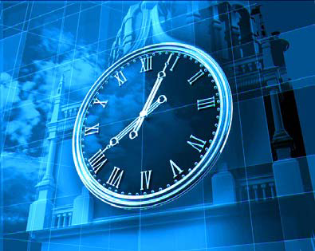

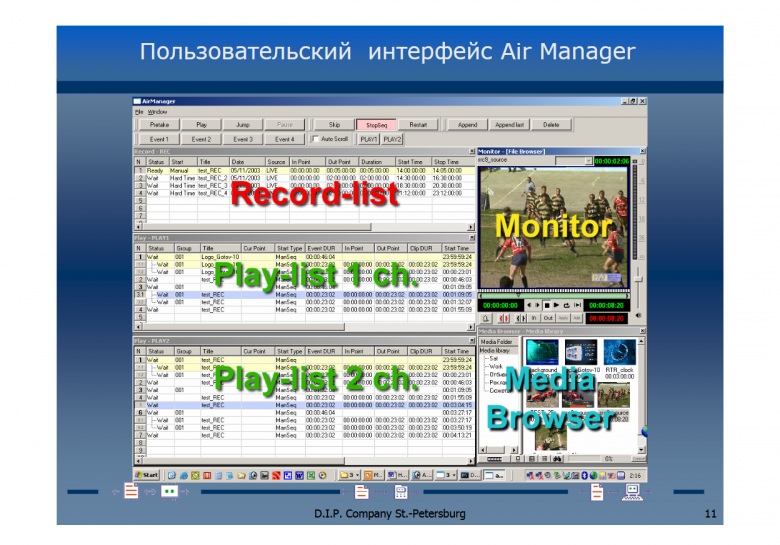

После Time8M в 2002 году вышло продолжение уже в составе как компонент программного комплекса Air Manager, под названием Time9M.

Ключевые изменения заключались в том, что с программой уже было возможно работать не только с видеоплатами ПКВ, но и с видеоплатами от других производителей (Matrox, Reality, Blackmagic, FD300, и прочие).

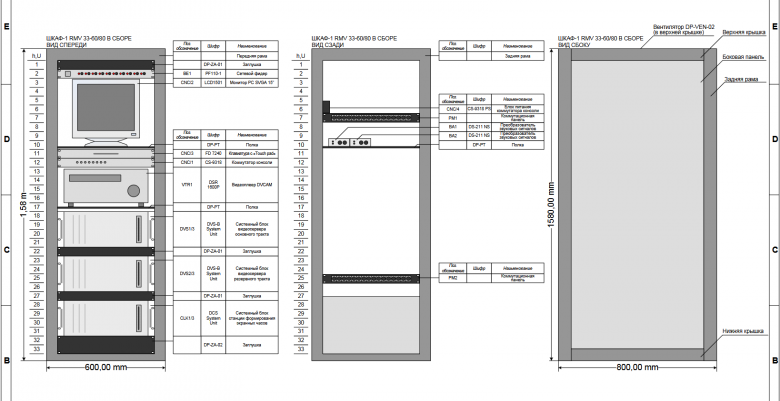

Одним из изменений стала возможность запустить комплекс только на двух компьютерах, но только платой ПКВ304, с неподвижным фоном. Данная конфигурация получила название Time9M1. Основной комплекс за исключением тракта видеофона, не менялся, так как вместо платы ПКВ на видеофоне начал использоваться Matrox DigiServer DSDTI 1/25 и подобные. И вместе с другими изменениями, программный комплекс начал работать с внешними источниками по интерфейсу RS-232 и NTP-сервером.

Дальнейшее будущее

Уже с начала двухтысячных компания сместила свой фокус на медиасерверы под телевизионное вещание, из-за чего Time9M и вошёл в состав Air Manager. Но позже, в 2011 году, Фирма DИП продала отделение разработки телевизионного оборудования, и позже, 30 января 2017 года компания была ликвидирована

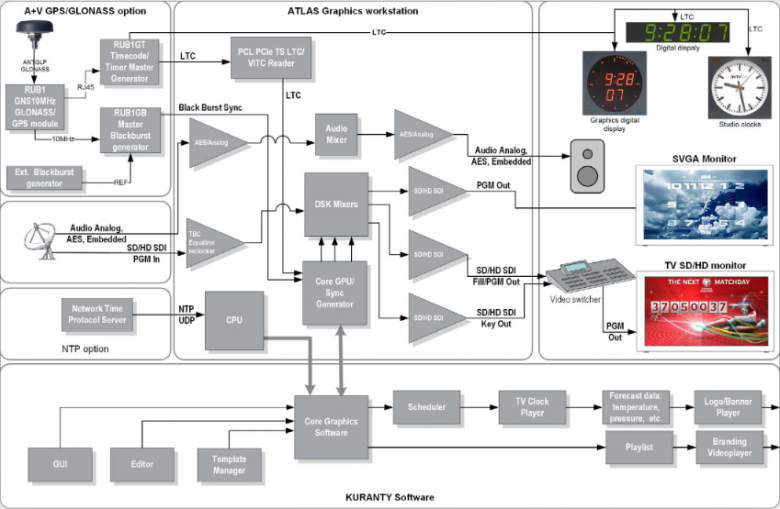

К началу 2010-х, на рынке циферблатных часов на телевидении, главную роль начали занимать Куранты, которые разрабатывает компания ООО “ИНТВ” отделившаяся в 2008-ом году от ЗАО “ТРАКТ”. С 2000 года они не прекращали развиваться. В 2014 году комплекс “АТЛАС” представлял из себя юнитовый компьютер на Core i7 с 4 гигабайтами оперативной памяти, Windows 7 Профессиональной на борту, RAID-массивом, LTC/VITC-входом для синхронизации, ресиверами ГЛОНАСС и GPS, и видеокартой с SDI-выходом который мог показывать не только 625/50, но и 1080i/p. А уже в 2016-ом прибавился вывод по IP и возможность вывести разрешение до 4K.

По состоянию на октябрь 2026 года, последняя версия Курантов вышла в 2021 году, в спецификациях были убраны YUV и CVBS выходы, а операционная система была изменена на Windows 10 Pro, и с вариантом поставить Core i9 вместо i7.

Что в итоге?

За более чем 30 лет, часы прошли путь от универсальных видеоплат, которые работали сразу с несколькими программами, до самостоятельного комплекса. От ISA/PCI плат с привязкой к 625/50, до работы по IP и максимальным разрешением до 4K.
При этом сам принцип работы оставался неизменным, показывать точное время перед новостями, и быть как можно более незаметным звеном в тракте видеоэфира.

Данная статья не претендует на 100% правду, в истории множество пробелов. Если у вас есть информация про

• Программное обеспечение, драйверы.

• Аппаратную составляющую (Чипы на борту видеоплат, материнские платы, и прочее).

• Что стало с программным обеспечением Time9M/9M1, в период 2004-2009 годах.

• Мануалы, фотографии с выставок, скриншоты ПО.

Любые уточнения, исправления, критика и дополнения приветствуются - статья будет дополняться по мере появления информации.
